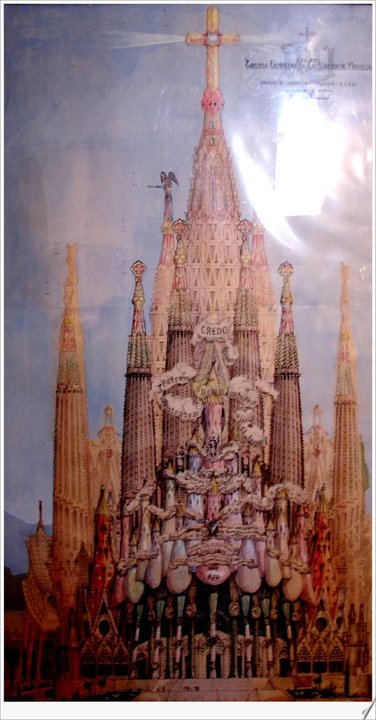

這一張圖是整個聖家堂完工後，東北向的立面圖
不過一般的教堂會把這一面當作南面
高第先生在世時，所設計監造的部分，
只有東北向的側翼 Transept(教堂十字平面短向部分)
就是圖面上，黑色區域以及後面四根玉蜀黍造型的塔樓
與整體比較起來，大師完工的部分，只是很小的一部分
大師也明白在他的有生之年無法看到聖家堂的完工
所以他留下了大量的手稿與模型使後繼者能繼續完成

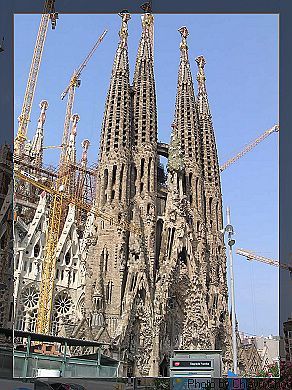

從 Sagrada Familia 地鐵站的出口探出頭來，所看到的聖家堂角度
站在這個出口旁一段時間，會不斷聽到世界不同種族口音的: 哇...........

上圖右邊是完工後的電腦合成圖

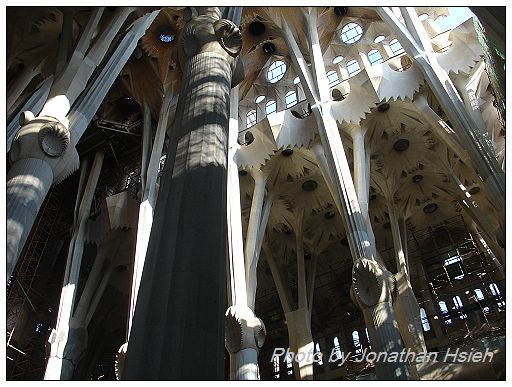

而目前在施工建造的部分，是往側翼的聖堂發展，雛型都已經大致呈現

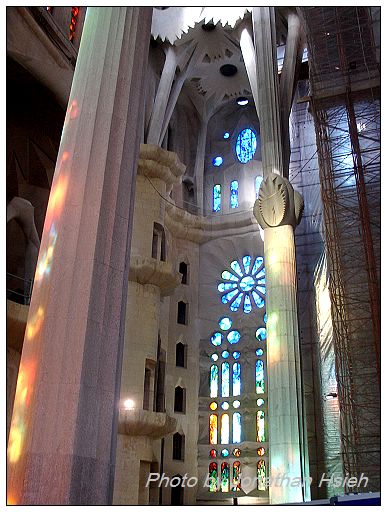

一般在建築學裡，這種空間稱為教堂的中殿(Nave)

右邊堆了一堆鷹架的部分，是未來東南向的主入口前廳(Narthex)，也是未來教堂的正立面，
不過一般教堂的主入口外牆是面西的

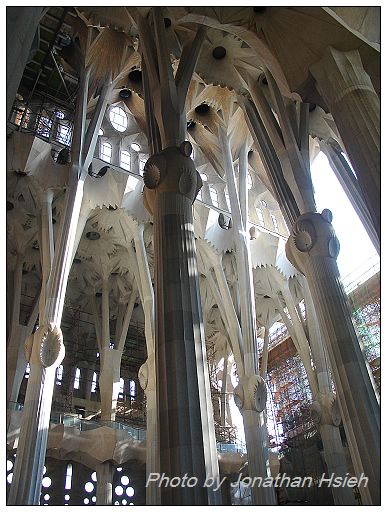

中殿兩側稍矮的空間稱為側廊 (Aisle)

所以為什麼要花很多時間到地下室的高第美術館   閱讀所展示的造型原理說明

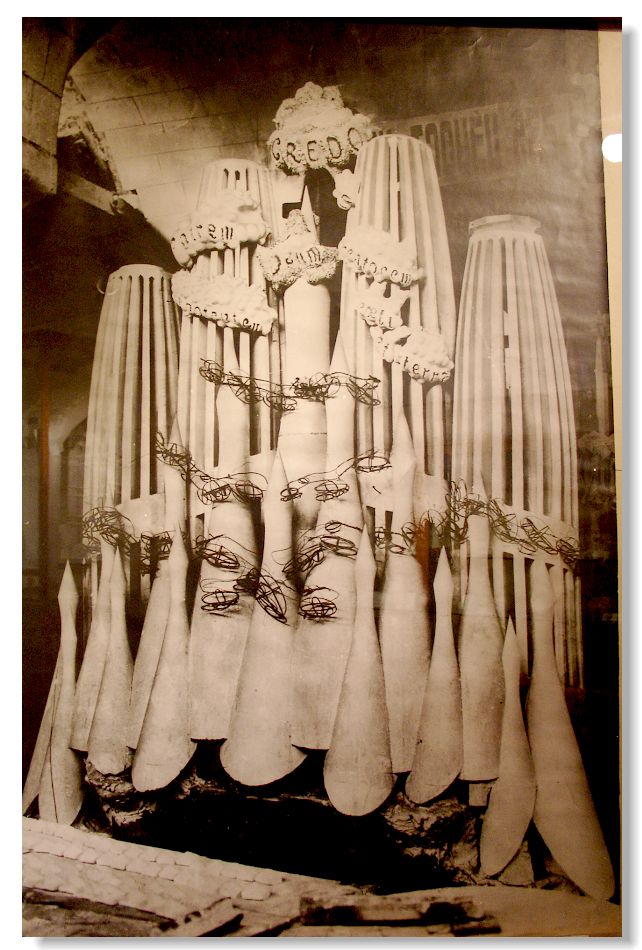

還有非常多的模型輔助去幫助參觀者理解
理解一些特別的柱式與裝飾型成的因由

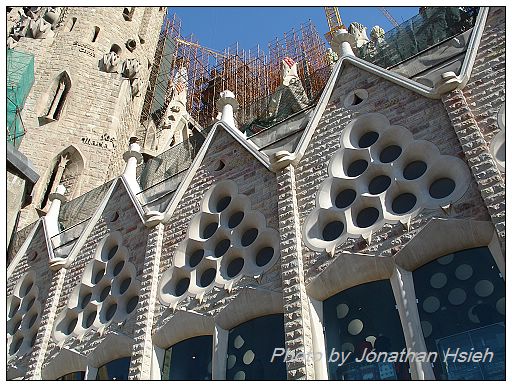

而一個施工的現場
毫無疑問的是見習建築施工與理解建築師意匠(設計意念與企圖)的好場所
這裡也可以見識到西班牙現代營建技術高超的一面

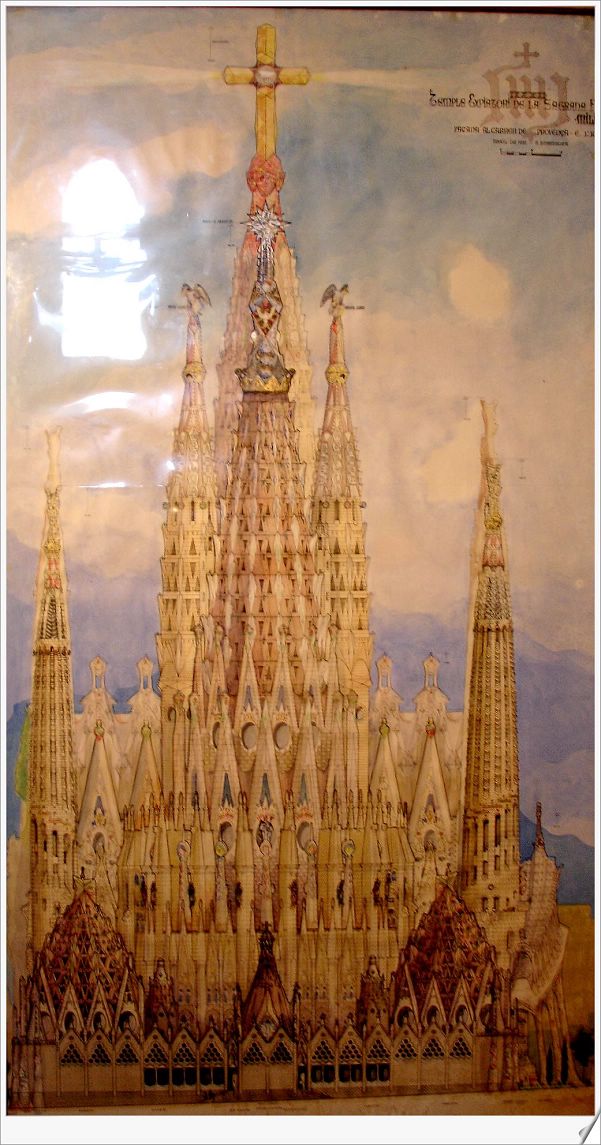

下圖是東南向的正立面圖    一樣有四座塔樓   目前尚未興建

教堂十字平面交叉(crossing)   的上方   一般都是教堂建築物最高的部分
這座象徵耶穌的高塔   上方有一個巨大的立體十字架
還有四座高度算是群塔第三高的高塔圍繞著巨塔   也是尚未興建
下方的剖面圖可以理解   將來十字交叉的上方還有另一個小聖堂的空間
擺了一個代表人尺度的小黑點   便可以理解這個空間的尺度
小聖堂的其上就是最高的塔樓   看來以後是可以坐電梯抵達上方的十字架
將來巴塞隆納的夜間天空   會有四道強力的光束穿越與切割
整體看來真是精采的設計呈現   也令人產生很多的想像與期待

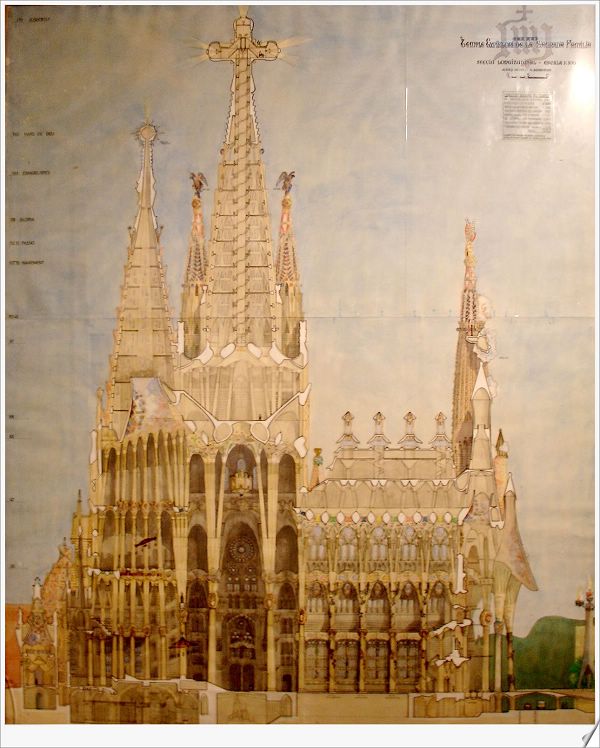

上圖是西北向立面圖    次高的高塔(隱喻聖母瑪利亞)以比較完整地圖面呈現

其實還有太多的精采細部將一一推展建造
在我有生之年    不知能興建到怎樣的程度呢?
不過這裡必然是見習一流建築的好場所
令人有飽足的收穫感

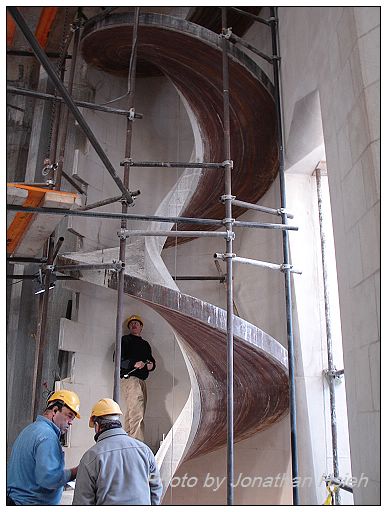

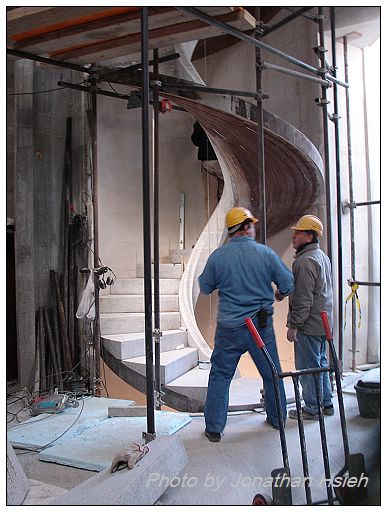

若你爬過聖家堂的高塔有注意到猶如海螺的美麗迴旋梯
再看看百年後的現代營建技術去呈現這個美麗的樓梯
不管是設計者或是營造廠商    他們並沒有任何的妥協
這種堅持    往往才會產生令人動容的結果
